拋丸器

本產品適用行業：

產品詳情

Q3系列拋丸機

Q3系列拋丸器

Q3系列拋丸器

Q378拋丸器

新型拋丸器
非標型拋丸器

產品原理

拋丸器中的雙圓盤鉚接成一體，構成葉輪體。葉輪體上裝有八片葉片，葉輪體與位于拋丸輪中心的分丸輪一起裝在由電動機驅動的主軸上。罩內襯有護板，罩殼上裝有定向套及進丸管。工作時，彈丸由進丸管流入拋丸器。跟葉片作同步旋轉的分丸輪使彈丸得到初速度。彈丸經定向套的窗口飛出，拋到定向套外面的高速旋轉的葉片上，被葉片進一步加速后，拋射到被清理工件的表面上。因為分丸輪和葉片作同步旋轉保證了彈丸向葉片的無振動傳遞，從而減小了對葉片的磨損。

產品應用范圍

拋丸器是搭配在拋丸機上的重要配件；由電機與葉輪組合。廣泛應用于鑄件的落砂，鑄件、鍛件、焊接件、熱處理件的表面清理，鋼材和型材的表面預處理，以及承受高變應力的彈簧、板簧及齒輪等零件的表面拋丸強化；型號有：4kw,7.5kw,11kw,15kw,18.5kw,22kw。視拋丸機規格以及處理量而定。

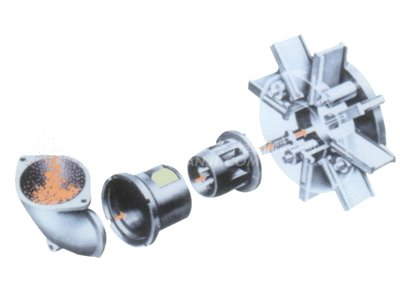

拋丸器平面解剖圖葉輪

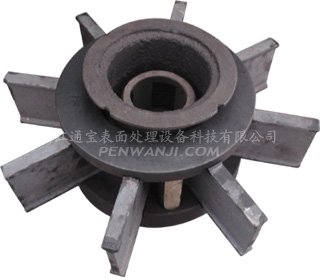

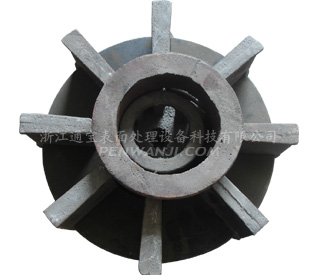

拋丸器葉輪
拋丸器規格參數表：

拋丸器型號	葉輪轉速r/min	彈丸拋射速度m/s	徑向散射角度	軸向散射角度	拋丸量kg/min	電機功率kw	定向套開口角度
Q3023Ⅰ	2600	63	~60^o	~8^o	190	11	~60^o
Q3023Ⅱ	2600	63	~60^o	~8^o	190	11	~60^o
Q3024Ⅰ	2350	67	~60^o	~8^o	240	15	~60^o
Q3024Ⅱ	2350	67	~60^o	~8^o	240	15	~60^o
Q3025Ⅰ	2200	66	~60^o	~8^o	270	7.5	~60^o
Q3025Ⅱ	2200	66	~60^o	~8^o	320	11	~60^o
Q3010Ⅰ	2300	70	~60^o	~8^o	100	11	~60^o
Q3010E	2350	70	~60^o	~8^o	100	11	~60^o
Q3113B	2350	65	~60^o	~8^o	190	11	~60^o
Q305	2200	80	~60^o	~8^o	120	11	~60^o
Q305A	2200	80	~60^o	~8^o	120	7.5	~60^o
Q305B	2200	80	~60^o	~8^o	120	5.5	~60^o
Q304A	2300	70	~60^o	~8^o	100	15	~60^o
Q063	2800	67	~60^o	~8^o	100	15	~60^o
Q034Ⅰ	2600	67	~60^o	~8^o	240	15	~60^o
Q034Ⅱ	2900	67	~60^o	~8^o	240	15	~60^o
Q035Ⅰ	2250	76	~60^o	~8^o	400	22	~60^o
Q035Ⅱ	2250	76	~60^o	~8^o	400	22	~60^o

本產品由浙江通寶表面處理設備科技有限公司（http://www.xzzmqbj.com）生產制造，圖片為實物拍攝，轉載請說明出處。嚴禁未經允許用于商業用途，違者必究。
